古话说的好，“巧妇难为无米之炊”，对监控系统的维护来说也是一样的道理，对监控系统进行正常的设备维护所需的基本维护条件，即做到“四齐”，即备件齐、配件齐、工具齐、仪器齐。

​

　　一、监控设备的维护方法都有哪些

　　1、备件齐

　 　通常来说，每一个系统的维护都必须建立相应的备件库，主要储备一些比较重要而损坏后不易马上修复的设备，如摄像机、镜头、监视器等。这些设备一旦出现故 障就可能使系统不能正常运行，必须及时更换，因此必须具备一定数量的备件，而且备件库的库存量必须根据设备能否维修和设备的运行周期的特点不断进行更新。

　　2、配件齐

　 　配件主要是设备里各种分立元件和模块的额外配置，可以多备一些，主要用于设备的维修。常用的配件主要有电路所需要的各种集成电路芯片和各种电路分立元 件。其他较大的设备就必须配置一定的功能模块以备急用。这样，经过维修就能用小的投入产生良好的效益，节约大量更新设备的经费。

　　3、工具和检测仪器齐

　　要做到勤修设备，就必须配置常用的维修工具及检修仪器，如各种钳子、螺丝刀、测电笔、电烙铁、胶布、万用表、示波器等等，需要时还应随时添置，必要时还应自己制作如模拟负载等作为测试工具。

　　二、设备维护中的一些注意事项

　　在对监控系统设备进行维护过程中，应对一些情况加以防范，尽可能使设备的运行正常，主要需做好防潮、防尘、防腐、防雷、防干扰的工作。

　　1、防潮、防尘、防腐

　 　对于监控系统的各种采集设备来说，由于设备直接置于有灰尘的环境中，对设备的运行会产生直接的影响，需要重点做好防潮、防尘、防腐的维护工作。如摄像机 长期悬挂于棚端，防护罩及防尘玻璃上会很快被蒙上一层灰尘、碳灰等的混合物，又脏又黑，还具有腐蚀性，严重影响收视效果，也给设备带来损坏，因此必须做好 摄像机的防尘、防腐维护工作。在某些湿气较重的地方，则必须在维护过程中就安装位置、设备的防护进行调整以提高设备本身的防潮能力，同时对高湿度地带要经 常采取除湿措施来解决防潮问题。

　　2、防雷、防干扰

　　只要从事过机电系统的维护工作的人都知道，雷雨天气一来，设备遭雷 击是常事，给监控设备正常的运行造成很大的安全隐患，因此，监控设备在维护过程中必须对防雷问题高度重视。防雷的措施主要是要做好设备接地的防雷地网，应 按等电位体方案做好独立的地阻小于1欧的综合接地网，杜绝弱电系统的防雷接地与电力防雷接地网混在一起的做法，以防止电力接地网杂波对设备产生干扰。防干 扰则主要做到布线时应坚持强弱电分开原则，把电力线缆跟通讯线缆和视频线缆分开，严格按通信和电力行业的布线规范施工。

　　三、具体如下：

　 　1每季度一次设备的除尘、清理，扫净监控设备显露的尘土，对摄像机、防护罩等部件要卸下彻底吹风除尘，之后用无水酒精棉将各个镜头擦干净，调整清晰度， 防止由于机器运转、静电等因素将尘土吸入监控设备机体内，确保机器正常运行。同时检查监控机房通风、散热、净尘、供电等设施。室外温度应在-20 ℃～+60℃，相对湿度应在10%～100%;室内温度应控制在+5℃～+35℃，相对湿度应控制在10%～80%，留给机房监控设备一个良好的运行环 境。

　　2、根据监控系统各部份设备的使用说明，每月检测其各项技术参数及监控系统传输线路质量，处理故障隐患，协助监控主管设定使用级别等各种数据，确保各部份设备各项功能良好，能够正常运行。

　　3、对容易老化的监控设备部件每月一次进行全面检查，一旦发现老化现象应及时更换、维修，如视频头等。

　　4、对易吸尘部份每季度定期清理一次，如监视器暴露在空气中，由于屏幕的静电作用，会有许多灰尘被吸附在监视器表面，影响画面的清晰度，要定期擦拭监视器，校对监视器的颜色及亮度。

　　5、对长时间工作的监控设备每月定期维护一次，如硬盘录像机长时间工作会产生较多的热量，一旦其电风扇有故障，会影响排热，以免硬盘录像机工作不正常。

　　6、对监控系统及设备的运行情况进行监控，分析运行情况，及时发现并排除故障。如：网络设备、服务器系统、监控终端及各种终端外设。桌面系统的运行检查，网络及桌面系统的病毒防御。

　 　7、每月定期对监控系统和设备进行优化：合理安排监控中心的监控网络需求，如带宽、IP地址等限制。提供每月一次的监控系统网络性能检测，包括网络的连 通性、稳定性及带宽的利用率等;实时检测所有可能影响监控网络设备的外来网络攻击，实时监控各服务器运行状态、流量及入侵监控等。对异常情况，进行核查， 并进行相关的处理。根据用户需要进行监控网络的规划、优化;协助处理服务器软硬件故障及进行相关硬件软件的拆装等。

　　8、提供每月一次的定期信息服务：每月第一个工作日，将上月抢修、维修、维护、保养记录表以电子文档的形式报送监控中心负责人。

　　1、交换机选择，5个点以上(含5个点720P以上)请使用全千兆网络交换机;

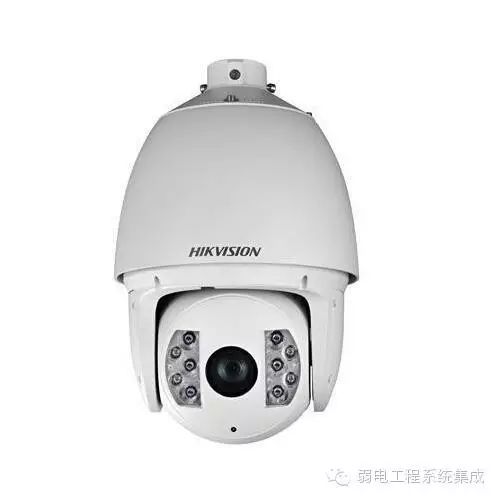

　　2、做好备份，施工前需将本系统中所有网络球机、网络摄像机、NVR、电脑主控机、存储服务器、流媒体服务器、高清解码器、管理服务器等的IP地址进行统一修改并登记，一定要注意避免和本地网络中原有的设备(如电脑、网络打印机)有IP地址冲突;

　　3、做好登记，网络系统中所有的设备(包括原有的设备)请不要设定为自动获取IP地址模式，全部都手动设定好IP地址，登造表登记好;

　　4、注意IP冲突，如网络系统中有无线路由器请注意接入无线网络系统中的手机、平板的IP地址是否存在冲突;

　　5、注意汇聚层交换机选择，前端交换机单台连接IPC的数量不超过4个，可采用8口百兆交换机，如超过4个请一定采用8口全千兆交换机，因为前端交换机到机房主换机之间只是采用一根网线传输，如果负载的IPC数量太多容易出现丢包、掉帧、延时、卡顿的现象;

　　6、注意网线选择，IPC到前端交换机之间可采用国标超五类网线，而前端交换机到机房主交换机之间请一定采用国 标六类网线和六类水晶头;

　　7、注意摄像机与主控室距离，高清网络球机、高清IPC到机房的主交换机之间只能采用网络交换机中继一次;如距离大于100米可采用光纤，接收发射请使用一光一电或一光两电或一光四电好易灵光纤收发器

　　8、注意选择线材，网络球机、网络摄像机到前端交换机如采用国际超五类带屏蔽的网线则线长建议最好不要超过80米，如采用国际六类网线建议最好不要超过100米;

　　9、机房主交换机一般情况下请不要选择带管理型的交换机，除非有对设置管理型交换机比较熟的工程师，或者是系统比较大;

　 　10、机房的主交换机一定要选择大品牌的全千兆交换机，并且一定不要满载工作，比如24口全千兆交换机实际使用时一般不要用超过20口，因为网络高清监 控数据量比较大且是不停的传送数据，对交换机的处理要求比较高，如果出现一台交换机带很多点的时候出现延时、卡顿的现象时可以试着增加一台交换机的方式来 解决。

　　11、网络监控工程范围，针对覆盖的范围不一样可以决定高清网络摄像机类型和高清网络摄像机数量。类型有1MP(1/4 Sensor)/1.3MP(1/3 Sensor) /2MP(1/2.7Sensor) /3MP(1/2.5 Sensor)，在一个项目中，镜头的选配非常重要，它取决于能否把客户所需要观看的范围全覆盖。

　　12、网络监控工程对象，监控对象决 定取景范围、摄像机位置及所需的摄像机类型，监控对象有细微图和一般观察图之分。细微图像对于识别人或特定目标效果好，例如：人的面孔、证件、销售店面监 控;一般观察图主要就是监控整个场景或场景大概流动情况。监控目标决定取景范围、摄像机位置及所需的摄像机类型。

　　13、网络监控工程环境，因为室内和室外的光线不一样，所以得考虑感光度和照明效果。室外环境下就可采用红外线灯，有的还需用上日夜两用监控摄像机; 如果是室内那一般就不用考虑这么多，那只要考虑到照明效果就好了。另外在室外的话，那还得考虑防尘、防潮、防水、防破坏的相关因素。例如在黑暗环境下，可 采用低照度功能的摄像机，在光线分布不均匀的环境下可采用宽动态功能摄像机，在卡口环境下可采用专业照车牌功能摄像机，在电梯环境下可采用电梯专用摄像机 等等。

　　14、是否可以公开监控，因为有的场所考虑到某些特定原因需要装隐蔽的百万高清网络摄像机。所以在这方面就得考虑选择非隐蔽或隐蔽安装的监控摄像机了。

　 　15、智能视频与事件管理，视频基于事件触发器通过网络视频产品的输入端口和智能视频功能进行记录，节省带宽和存储空间，除非发生报警/事件，不必对所 有监控摄像机进行现场监控，因此操作人员可以监控更多的摄像机。事件管理功能往往采用事件管理软件程序进行配置，由百万高清网络摄像机或视频编码器的输入 /输出端口和智能视频功能加以支持。

　　16、网络监控工程音频功能，这个也是考虑你用的地点来决定，如果需要采用有音频功能的百万高清网络摄像机，那还得考虑是连接耳机或扬声器、拾音器等等设备。

　　17、图像摄像质量，百万高清网络摄像机图像质量跟普通监控摄像机一样是非常重要的一项。在这方面只能利用安装不同的百万高清网络摄像机进行观察效果，选择一个更适合的百万高清网络摄像机。建议在安装前带足样机给客户做测试，以最终客户选择的效果来进行批量安装。

　　答：防尾随一直是门禁系统很难解决的问题。建议如下几种方式：

　 　改变门：加装速通门(或三辊闸)。这种方式也有其不足，像速通门，基本上是用在室内，宽度只有55cm，只允许一个人通过，且有计数报警功能，如果两个 人同时通过，将会产生报警。三滚闸可以用在室外，但是对于从上面跨过的人，防范效果不太理想，帮三滚闸等方式适合有保安值守的展示会等场所。

　　2) 加装进出读卡器。如果一个人尾随持卡者进入后，要想出来的话，也必须刷卡方能打开通道门，以此来达到防尾随的目的。但是，出门时，如果尾随也同时跟着持卡者一同出门，那同样也不能达到真正防尾随的目的。

　 　3) 双向读卡加双门互锁这种方式。双门互锁这种方式基本可以解决尾随，因为要开第二个门，第一道门必须锁死，要不第二个门根本无法打开。另外还有一个较麻烦的 方法，可安装摄像头，就是利用图像处理技术，对人像进行检测(当然通过摄像头采集图像后)，但这种方法比较麻烦，需要大量的知识外延。

　　4) 如果安防等级特别高，可使用全高门或更高级的互锁门(两道门，人进入一道后称体重，然后第二道门开)可以实现真正的防尾随;缺点是此类门价格不菲。

　　2、对讲分机打不开门，如何排查故障?

　　答：故障描述的不详细，如果提供更详细的故障描述和电器原理图，就可以更加清楚地给出答案。故以下只能提供有可能存在的几种故障：可能是电控锁坏了 ，信号迟疑不决或者电控锁的线接触不好。另外，也可排查住户线路上是否有问题;

　　另一种可能就是分机坏了，如果系统上其它的分机也开不了锁，就说明系统主线有问题或电锁坏了。如果单元门机提供给电锁的瞬间电压达不到，也可能导致分机开不了;还可以检查分机开锁的按键，检测它是否坏了; 最后一种可能是编码上出了差错。

　　3、管理机和门口机对话时，门口机的麦克风发出尖叫声，这个问题怎么处理?

　　答：出现这种现象有可能是接线不当，正常情况是电源和G线各一根，G线多接了一根;另一种可能是声音调节不适当。

　　4、小区维护时不同品牌的主机和分机可以互相兼容吗?

　　答：不可能兼容，对于总线来说，因为布线方式、协议都可能不一样，因此兼容的可能几乎为零，除非找到两个厂家的底端协议。

　 　目前可视对讲产品基本上没有标准可言，不同厂家的产品不能互联，可视对讲子系统也基本不能和其它弱电子系统互联，原因就在于没有标准。没有标准，缺乏开 放性，系统就无法互联，就无法长期保证产品的保修和服务，产业也不能健康发展。因此，市场非常期待标准化和开放的产品出现。

　　5、某旧小区改造工程有一户耳聋大爷，想从分机处并一个带灯的电铃，楼下呼叫时灯亮提醒开门，不知可行及怎么接线?

　　答：利用振铃的信号可以做到，改造线路，把触发信号通过继电器开关引到电铃和灯串联的电路中。把触点开关变成双触点开关，当按钮按下的时候，同时有一个空闲的干结点信号发出，驱动闪灯或铃声等可视信号。

　　6、小区单元门禁不联网对讲联网，门禁是深圳创通产品，对讲是台湾产品。现需要单元门口机和单元门禁一起控制单元门锁，但对讲工程方认为这样不好控制门锁，是这样吗?

　 　答：就一个简单的开关信号，如果两个系统都你们做，应该是没问题的，外加一个继电器就可以解决了。如果是以门禁为主，可以把对讲的开门信号线接到门禁的 开门按钮接线柱上，就不需要继电器了。加一个简单的三极管开关电路，去控制原对讲系统的开锁继电器就可以了，这样可避免相互干扰。

　　7、老式直按可视对讲主机，不能有任何物体靠近主机背面，否则会出现蜂吃鸣声，这是什么原因?

　　答：典型的喇叭与麦克风自激现象，一般是喇叭传输的声波碰到物体接近，把音波回传过来，产生自激现象。故障原因是喇叭敏感度过高，换一个电位器，尝试调节喇叭敏感度，把喇叭声音调小;也可调节麦克风灵敏度，将麦克风的方向进行调试，通过对设备进行调整后解决问题。

　　8、某地甲楼安装了一套门禁，若在乙楼安装一套不同品牌的门禁，两套门禁独立动作。乙楼门禁是否可以用甲楼门禁的IC卡(或ID卡)，并甲楼门禁功能又不变?

　　答：理论上可以，只是门禁仲博用户登录下载的问题。但首先要弄清楚原来用的是什么卡，例如是某些公司的智能卡还是身份识别卡，有的是专用卡，有的是加密卡。

　　9、楼宇对讲主机有杂音，分机杂音很大也听不清来人的说话声。请问是不是电源的问题?如果是，应该怎么办?不是又该如何?这种问题如何才能避免?

　　答：这要考虑是什么品牌的对讲系统，还有布线选线的型号，更重要的是要找出从哪来的干扰，有可能是电源器件老化造成的谐波干拢，可先换相滤波稳压好的电源试试，最好解决办法是更新电源。再者就是看看地线有没有接触良好。

　　10、IC卡与ID卡有哪些区别?

　　答：1)IC卡与ID卡的定义：

　　IC卡全称集成电路卡(Integrated Circuit Card)，又称智能卡(S mart Card )。可读写，容量大，有加密功能，数据记录可靠，使用更方便，如一卡通系统、消费系统等，目前主要有PHILPS的Miifare系列卡。

　　ID卡全称身份识别卡(Identification Card)，是一种不可写入的感应卡，含固定的编号，主要有台湾SYRIS的EM格式、美国HID、TI、MOTOROLA等各类ID卡。

　　2)IC卡要做初始化(即加密)工作，而ID卡不用

　　IC卡在使用时，必须要先通过IC卡与读写设备间特有的双向密钥认证后，才能进行相关工作，从而使整个系统具有极高的安全保障。

　 　所以，就必须对出厂的IC进行初始化(即加密)，目的是在出厂后的IC卡内生成不可破解的一卡通系统密钥，以保证一卡通系统的安全发放机制。IC卡初始 化加密后，交给用户使用时，客户通过IC卡发行系统，又将各用户卡生成自己系统的专用密钥。这样，就保证了在其它用户系统发行的用户卡不能在该系统使用， 保证了系统的专一性，从而保证了系统的安全使用机制。

　　ID卡与磁卡一样，都仅仅使用了“卡的号码”而已，卡内除了卡号外，无任何保密功能，其“卡号”是公开、裸露的。所以说，ID卡就是“感应式磁卡”，也主根本谈不上需要还是不需要初始化的问题。

　　初始化过程为什么不交由用户自己做呢?这是因为：

　 　1)如果由用户自己初始化，就不能防范用户内部人员作弊。因为用户在使用一卡通系统时，若有员工用社会上买来的卡随意初始化，便可随意发行成住户才能使 用的住户卡，甚至可随意给卡充值消费，这不仅将造成严重作弊后果，也将导致一卡通系统的安全出现使用机制上的严重漏洞。

　　2)另外，若用户买到劣质出厂卡自己初始化，而在系统上不能使用，则会例系统使用性能不良或瘫痪，这将造成成事故责任不清。

　　3)初始化过程在厂家执行，主要是IC卡安全密钥认证机制的基本需要，也是IC卡系统集成商的行规。就像城市公共交通IC卡一样，这些卡在交给公交系统使用前，每张卡的密钥都要进行出厂加密控制。

　　4)如果因用户缺乏专业性管理而万一丢失了初始化授权用的密钥卡，用户和厂家将无法补用该卡。所以，初始化工作由厂家做，才有安全保障。

　　11、IC卡系统与ID卡系统的比较

　 　1) 安全性：IC卡的安全性远大于ID卡。ID卡内的卡号读取无任何权限，易于仿制。IC卡内所记录数据的读取、写入均需相应的密码认证，甚至卡片内每个区均 有不同的密码保护，全面保护数据安全，IC卡写数据的密码与读出数据的密码可设为不同，提供了良好分级管理方式，确保系统安全。

　　2) 可记录性：ID卡不可写入数据，其记录内容(卡号)只可由芯片生产厂一次性写入，开发商只可读出卡号加以利用，无法根据系统的实际需要制订新的号码管理制 度。IC卡不仅可由授权用户读出大量数据，而且亦可由授权用户写入大量数据(如新的卡号、用户的权限、用户资料等)，IC卡所记录内容可反复擦写。

　　3) 存储容量：ID卡仅仅记录卡号;而IC卡(比如 Philips mifare卡)可以记录约1000个字符的内容。

　 　4) 脱机与联网运行：由于ID卡卡内无内容，故其卡片持有者的权限、系统功能操作要完全能依赖于计算机网络平台数据库的支持。而IC卡本身已记录了大量用户相 关内容(卡号、用户资料、权限、消费余额等大量信息)，完全可以脱离计算机平台运行，实现联网与脱机自动转换的运行方式，能够达到大范围使用、少布线的需 求。

　　5) 一卡通扩展应用：ID卡由于无记录、无分区、只能依赖网络软件来处理各子系统的信息，这就大大增加对网络的依赖;如果在Id卡系统完成后，用户欲增加功能 点，则需要另外布线，这不仅增加了工程施工难度，而且增加了不必要的投资。所以说，使用ID卡来做系统，难以进行系统扩展，难以实现真正的一卡通。

　 　而IC卡存储区自身分为16个分区，每个分区有不同的密码，具有多个子系*立管理功能，如第一分区实现门禁，第二分区实现消费、第三分区实现员工考勤等 等。充分实现一卡通的目的，并且可以做到完全模块化设计，用户即使要增加功能点，也无需再布线，只需增加硬件和软件模块，这便于IC卡系统以乒的随时升级 扩展，实现平稳升级，减少重复投资。

　　6) 智能化系统的维护和运行：

　　比如电脑发行了 一张新的用户ID卡，就必须能过ID卡系统的网络，用人工方式将所有ID卡号一个个下载到各ID卡读瞳仲博用户登录下载中，否则ID卡被作为无数卡而不能使用;若要更改用户权限，则需在每个ID卡仲博用户登录下载上输入有权限的ID卡号。

　 　又如在系统投入使用后经常要新增ID卡，则每年新增一张卡或修改了某一张卡片的权限，就必需在该卡可用的的有仲博用户登录下载上输入该卡片号码，这就大大增加了人 工操作和维护的工作量和时间;另外，如果多几个一卡通子系统，或子系统稍大一点时，系统维护管理的复杂程度将呈几何级数增加，将直接导致系统不能正常运 行。

　　而采用IC卡的一卡通系统，IC卡发行后，卡本身就是一个数据信息载体，即使通讯网络不通，读写仲博用户登录下载照常实现脱机读写卡运行;若 更改用户权限，可将用户的权限直接写在IC卡内，新增用户更改权限只需修改卡片即可，完全不必对各个仲博用户登录下载进行修改，从技术机制上避免了管理者到处更改控 制器卡片使用权限的问题，达到了提高管理效率、实现智能化管理的目的。

　　7) 性价比：

　　虽然ID卡片及其读卡器较IC卡及其读卡器便宜，但从整个一卡通系统的构成(布线成本、结构组成)上看，两个系统的价格相当，而IC卡系统比ID卡系统运行稳定、可靠，因而IC卡系统的性价比要远高于ID卡系统。

　　另外，考虑到当今小区硬件环境不很成熟，系统人员对电脑知识不很熟悉的现实情况，不可能建立或维护一套完备的网络系统，来支持ID卡一卡通的24小时不断运转。所以，满足联网和脱机运行互相适应的智能IC卡一卡通系统，是当今用户较好的选择。

　　12、用于停车专场的无源M1卡的最远读卡距离是多少?

　　答：M卡的距离主要看它的读卡器的功率、数据交换速度和它的频率调制方式。无源卡在不加天线的情况下感应距离约3-5米，加了天线后最远可以达到8米，目前在无源的情况下，M1卡还做不到超远距离的读卡。

　　13、读卡器的输出格式有哪些?

　　答：现在常用的读卡机输出格式：RS232、RS485、WG26、WG34、ABA。ID的ABA码(也称为曼彻斯特码)喷码方式也有以下常见两种：

　　1) 读卡器如果采取8H格式的16进制，ABA码为“192D9D”，转换成10进制码为“0026226077”。

　 　2) 读卡器如果采取6H格式的16进制，ABA码为“92D9D”，转换成10进制ABA码为“0009448861”。10进制“0026226077”， 转换成8H格式的16进制为“1902D9D”，转换成6H格式的16进制为“902D9D”。这也是读卡器读出来的ABA码与卡上的ABA物理内码不同 的原因。

　　14、将卡靠近读卡器，蜂鸣器不响，指示灯 了没有反应，通讯正常。问题出在哪?

　　答：可能原因：(1)读卡器与仲博用户登录下载之间的连线不正确;(2)读卡器至仲博用户登录下载线路超过了有效长(120M)

　　15、将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯无变化，不能开门，是何原因?

　　答：可能原因：(1)读卡器与仲博用户登录下载连线不正确;(2)线路严重干扰，读卡器数据无法传至仲博用户登录下载。

　　16、门禁器使用一直正常，某一天突然所有的有效卡均不能开门(变为无效卡)?

　　答：可能原因：(1)操作人员交门禁器设置了休息日(在休息日所有的卡都不能开门);

　　(2)操作人员将门禁进行了初始化操作或其它原因导致仲博用户登录下载执行了初始化命令。

　　17、将有效卡靠近读卡器，蜂鸣器声，LED指示灯变绿，但门锁未打开?

　　答：可能原因： (1) 仲博用户登录下载与电控锁之间的连线不正确;(2) 给电锁供电的电源是否正常(电锁要求单独电源供电);

　　(3) 电控锁故障;(4) 锁舌与锁扣发生机械性卡死。

　　18、将有效卡接近读卡器，蜂鸣器响一声，门锁打开，但读卡器指示灯灭?

　　答：(1)仲博用户登录下载与电控锁共用一个电源，是锁工作时反向电势干扰，导致控制复位; (2)电源功率不够，致使仲博用户登录下载、读卡嚣不能正常工作。

　　19、联网型楼宇智能系统的布线结构主要有哪些?

　　答：现主要以多芯线为主流方式，视频用同轴电缆传送，传送音频、数据、电源通常用RVV线，也可以使用网线。如深圳松本智能(4+1方式)、西安开元、深圳视得安、厦门立林、广州安居宝等，另外个别厂家采用两线制信号调制传送，也有采用无线方式的产品。

　　在楼宇对讲系统布线中 ，需要解决3个问题：音频质量、视频质量、数据传送质量。 音频传送有3线制和两线制，3线制传送能更好地解决信号放大与调节问题。

　　数据传送一般用专用编解码芯片、CAN收发器和RS-485等方式，差分数据传送方式如RS-485等信号抗干扰方面具有优势，基带电子平方式传送宾数据极易受到总线方式，将网络分为干总线(联网)和支总线(单元)，由路由器(分线器)连接。

　　20、关于8层左右的楼宇对讲应选用何种线材才合适?三线式及N+1式的?

　　答：要根据具体的配置要求来定，主要与对讲的需求功能有关，对讲是可视的还是非可视的，是直通还是编码的或者户户对讲的，功能不同，造型都会有细微的差别。

　　如果没有选定品牌，布线建议方案：可视：6芯+1视频; 非可视：4芯

　　21、如何规范化安装syris210nt2系列门禁产品?

　　答：一、布线

　　1) 系统集中供电

　　A、 系统线路分为两种：电源线、信号线。

　　电源线：主要给电锁、读卡器提供电源。距离在50米以内需布rvvp(屏蔽)X*0.5线(X为所需线路)，距离在50米以外及100米内为rvvpX*1.0，100米至15米为rvvpX*1.5等。

　　信号线：主要是读卡器通讯信号线、出门按钮控制线、通讯转换器通讯线、门磁信号线及各种数据线、双绞网线或带屏蔽双绞网线rvvp线。

　　B、每一门禁点线路根据具体要求分为：电锁电源线、出门按钮线、读卡机电源线、读卡机通讯线、门磁信号线及各种数据输出入控制信号线。

　　2)、系统自供电(远距离控制)

　　系统线路只有信号线，一般为rvvp线、双绞线、屏蔽双绞线。信号线分为读卡机通讯线、电锁控制信号线、出门按钮线、门磁信号线及各种数据线。所有电源则由门禁专用控制电源供电。

　　3)、线路中间断点

　　若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。

　　4)、测线

　　线路在放线前，先对线路进行测试，以避免线路中间有断点，线路布好后，需立即对线路进行测试，以测试在布线过程中线路有没有断点，安装设备时，同样需要对线路进行测试，以避免线路在布好后至安装期间有没有基其他施工造成对线路的破坏。

　　5)、屏蔽处理

　　线路应走弱电线槽，若无弱电线槽pvc套管。若不能走pvc套管，需尽最大程度离开强电且线路全部采用屏蔽线并将屏蔽网接地。

　　二、调试

　　在安装设备前需提前将设备品种、数量核对安装合同，确定无误后从库房领出设备。

　　当设备从库房中领出后，需以全部设备逐一测试，以检测设备是否正常，避免在安装时带来隐患。

　　安装调试中： 设备安装时，首先庆以电源进行测试，以避免电源不稳定。

　　设备安装完应对仲博用户登录下载统一加电测试。通民后应对每一设备进行检查， 是否正常工作。

　　若以上检查无问题时，方可对整体系统进行统一严谨调试。

　　以上调试需做好每一项调试笔录，在系统安装过程中同时需要将每天的安装作好详细记录。

　 　安装完成后，安排演示与甲方相关负责人，请其提出意见。并协商培训事宜，若可以立即进行培训，请甲方列出需系统实现的各种权限要求。并依据所提出的要求 进行笔录，按照要求对系统软件进行各种相关设置，实现其所需功能，并作好各种相关培训，同时作好移交工作。若不能立即进行调试培训，则须协商安排调试培训 日期。同样作好各种笔录，若调试培训完成后须由受培训人员及甲方相关人员签署相关培训及设备移交使用文件。

　　一、综合布线系统

　　1、 水平子系统，线缆用量计算方法：

　　电缆平均长度=(最远信息点水平距离+最近信息点水平距离)/2+2H(H-楼层高)

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　每箱线缆布线根数=每箱电缆长度/实际电缆平均长度

　　电缆需要箱数=信息点总数/每箱线缆布线根数

　　注：最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。

　　二、主干子系统

　　1、铜线缆用量计算方法：

　　电缆平均长度=(最远IDF距离+最近IDF距离)/2

　　实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)

　　每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度

　　电缆需要轴数= IDF的总数/每箱线缆布线根数

　　注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到设备间(MDF)的水平距离。

　　大对数电缆对数按照1：2(即1个语音点配置2对双绞线)计算，并分别选择25/50对电缆进行合理设计。100对大对数电缆一般不要选择，因施工较困难。

　　2、光缆用量计算方法：

　　光缆平均长度=(最远IDF距离+最近IDF距离)/2

　　实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)

　　光缆需要总量=IDF的总数×实际光缆平均长度

　　注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。

　　三、安全防范系统

　　1、电视监控系统

　　(1)视频电缆计算方法：通常选用SYV75-5规格。

　　电缆平均长度=(最远摄像机距离+最近摄像机距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=摄像机总数x实际电缆平均长度 (米)

　　注：最远、最近摄像机距离是指从安防监控中心机房到离安防机房最远、最近摄像机的实际距离，(注意楼层高度)。当有群楼的长、宽、与主楼(标准层)的长、宽有较大差距时，要求按照群楼、主楼分别计算实际电缆平均长度。

　　(2)电源线缆计算方法：RVV2*1.0规格。

　　方式一：由于摄像机的分布较为分散(尤其是群楼)。因此建议按视频电缆长度的1/2～1/3计算。

　　方式二：按每8只摄像机敷设一根电源线缆：

　　电源线需要总数=(摄像机总数/8)*视频电缆计算中的实际电缆平均长度。

　　(3)控制电缆计算方法：(云台+变焦摄像机)，RVS2*1.0规格。

　　电缆平均长度=(最远摄像机距离+最近摄像机距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=摄像机总数x实际电缆平均长度 (米)

　　注：最远、最近摄像机距离是指从监控中心机房到离机房最远摄像机、最近摄像机的实际距离，(注意楼层高度)。当有群楼的长、宽、与主楼的长、宽有较大差距时，要求分别计算实际电缆平均长度。

　　2、防盗报警系统

　　(1)二芯报警线缆计算方法：RVV2*0.5规格。

　　线缆平均长度=(最远报警前端设备距离+最近报警前端设备距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　线缆需要总数=前报警端设备总数x实际电缆平均长度 (米)

　　注：最远、最近报警前端距离是指从安防中心机房(或报警键盘、扩展模块)或到离机房(或报警键盘、扩展模块)最远、最近报警前端设备的实际距离，(注意楼层高度)。当有群楼的长、宽、与主楼的长、宽有较大差距时，要求分别计算实际电缆平均长度。

　　四芯报警线缆计算方法同上。RVV4*0.5规格

　　(2)报警联网总线计算方法：

　　由于报警联网总线多数为一根(或一路)，少数为两根(路)或多根(路)，因此要求按实际的总线路由计算。

　　线缆需要总数= 实际总线路由长度×1.1+ 端接容限 (米)

　　注：端接容限=总线上需要联接的设备(通常是报警键盘、扩展模块)数量 * 6

　　3、楼宇设备监控系统

　　(1)传感器、执行器的监控点到DDC箱的各类线缆计算方法：

　　通常有RVV2*1.0、RVS2*1.0、BVS2*2.5、RVVP2*1.0、RVV8*1.0(用于DDC箱到设备配电箱)等规格。

　　线缆平均长度=(最远监控点距离+最近监控点距离)/2 +H(H—楼层高度)

　　实际线缆平均长度=线缆平均长度×本DDC监控总点数×1.1+(端接容限，通常取3)

　　线缆需要总数=监控点总数x实际电缆平均长度 (米)

　　注：最远、最近监控点距离是从DDC箱到监控点或监控设备的实际距离。各种类别的线缆应分别计算。

　　若DDC箱安装在被控设备间内，如冷热源机房、空调机组、新风机组等设备间，则冷热源机房内的“实际线缆平均长度”可按15米计算(但要注意监控冷却塔的DDC安装位置);空调机组、新风机组等设备间内的“实际线缆平均长度”可按10米计算。

　　2、 DDC联网线缆计算方法：RVSP2*1.0规格

　　线缆需要总数=按照联网实际路由计算联网总长度×1.1+ DDC箱数量×(端接容限，取6)。

　　一、确定周界围栏安装角度：(与墙顶面的夹角)

　　根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

　　根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装;根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。

　　二、组装承力杆及承力杆绝缘子：

　　1、将承力杆绝缘子用自攻型螺丝固定在承力杆上，注意方向一致。

　　2、如图：用螺丝将承立柱固定在万向底座上万向底座分为16个孔可根据孔位调整安装角度。(注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合1项要求)。

　　三、组装终端杆及终端杆绝缘子

　　1、将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。注意方向一致。在拐弯或落差时要巧妙运用终端杆绝缘子及终端杆。

　　2、 用螺栓将终端杆固定在两个万向底座之间。

　　3、有围栏仲博用户登录下载的地方应在终端杆顶部加入一条或两条(相互垂直)避雷器固定件。

　　四、中间收紧器的使用说明

　　中间收紧器是一直挂在前端围栏上的，安装合金丝时，把合金丝从中间紧线器侧面的圆孔穿入，再对准并穿过其中间的中缝，最后通过另一侧面的圆孔穿出。

　　五、围栏终端杆的安装

　　1) 确定围栏撑杆的具体位置：在围墙顶部用冲击钻打孔，用M10×100(中间杆可用M8×80)强力膨胀螺栓将撑杆固定在合适的位置。

　　2) 每隔5米放置一根中间承力杆，或其它有必要的位置加装中间承力杆。

　　3) 每个拐角处以及防区的两端，不大于100米时或者其他拉力比较大而有必要的位置装置终端杆,分区处应从两个方向安装绝缘子。

终端杆组装安装示意图

　　六、避雷器的安装

　　避雷器应先通过自身的螺母固定在避雷器安装支架上面，避雷器通常安装在脉冲主机的上方，每一个防区安装一对避雷器。

　　七、围栏线安装：

　　1、原则：

　　1)一个防区为一个串联回路，自主机到电子围栏必须串联，不得并联。导线跨接处，必须使用耐高压导线连接，以免造成间隙不够大或短路等现象。

　　2) 接地的原则，接地点一般选择在电子围栏的末端，但是，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端。

　　3) 强电及避雷器必须有良好接地，接地电阻<10Ω。

　　4) 强电与弱电接地必须分开并≥4m 。

　　2、安装要点：

　　1) 围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上的网线分几次安装。

　　2) 展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结和不平整现象。可以四根同时展放，但注意不要交叉。

　 　3) 紧线：将合金线的一端用线线连接器(或自我缠绕)固定在一端终端杆绝缘子上，然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内，最后穿入紧线 器，用力将合金线拉紧并用线线连接器(或自我缠绕)固定在另一端的终端杆绝缘子上。然后调整紧线器使4条线同时绷紧并相互平行。平行的多条线应同时拉紧。

　　八、接地体制作：

　 　每个主机下必须打入一个接地体，每隔100m设置一接地体，接地体标准：大于40×40×4×1500mm(有M10以上的接地螺栓或孔)标准镀锌接地 角铁，垂直打入地下，接地体与避雷器支架、升压器接地端可靠连接，接地电阻<10Ω。不够时可加入降阻剂。强电接地与弱电接地必须相互隔离，并且必 须有>4m的距离。

　　九、RS485信号控制线、围栏仲博用户登录下载电源线的铺设：

　　若有预埋管道则可直接利用，否则利用PVC管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有：RS485信号控制线RVSP2×0.75mm?圆形双绞线、围栏仲博用户登录下载电源线RVV2×1.5 mm的护套线(从主机并接到每个围栏仲博用户登录下载上，距离超过600m需加大线径)。

　　十、警示牌的安装：

　　安装“电子围栏 禁止攀登”警告标识牌一块，可以用合金线固定在围栏线上。

　　十一、围栏仲博用户登录下载(主机)的安装：

　　1)将围栏仲博用户登录下载安装于围栏下方、围栏分区处(图纸中标定的位置)，使围栏仲博用户登录下载与围栏间隔为40cm左右，用膨胀螺栓固定于墙上。

　　2)将围栏仲博用户登录下载与接地扁铁作良好的连接。围栏仲博用户登录下载接地(弱电接地，于通讯线屏蔽层相连)，与高压围栏接地(强电接地)相互隔离，避免干扰。

　　3)将围栏仲博用户登录下载的高压引线通过PVC配线管与围栏相接，接头处应采用线线连接器(或自我缠绕)可靠连接。

　　4) RS485总线、报警输出线、及电源线与高压线分开，使用单独的配线管。

　　5)将高压避雷器可靠连接于周界围栏起始端与地线之间(注意防水方向)。

　　十二、主机与键盘间为RS485通讯：

　　主机与键盘间用RVSP2*1.0线揽连接既可。

　　火灾自动报警系统的设计

　　机房结构和防火分析

　　1、机房内的空间结构分为三层：地板下、天花下、和地板天花之间。

　　2、一般机房的起火因素主要是由电气过载或短路引起的，燃烧的主要区域一般在地板下或天花下，燃烧初期发出浓烟，温度上升相对较慢。

　　消防报警系统设计

　　火灾探测器位置设计

　　1、在地板下、天花下安装两种不同灵敏度的感烟探测器，既在一个感烟探测器的单位探测面积内设置二只不同灵敏度的探测器。

　　2、地板下安装1个感烟探测器，1个感温探测器;天花上安装1个感烟探测器，1个感温探测器

　　消防联动系统设计

　　1、在机房发生一路报警、二路报警及气体喷放三个阶段时其动作信号应在大楼消防控制室中反映出来，以便大楼的统一管理。

　 　2、在与大楼原有报警设备不兼容的情况下，实现三种状态的传输，有两种方案可以实现，一种是通过大楼的弱电井放管线到大楼消防控制室，并在控制室内安装 相应的状态显示屏，这种方法可以实现机房内各种动作点的状态，但在大楼灭火机房较多的情况下，大楼弱电井不一定能安置较多的管线的空间;另一种是机房的报 警灭火仲博用户登录下载对需要送出的状态信号通过控制模块的无源触点，送到大楼附近原有的报警系统的输入模块(另增加)中，只需对大楼原有的报警系统新增加的输入模 块重新编程就可实现，这种方法可省去重新排管线。

　　3、非消防电源及与大楼报警系统的连接等联动，空调系统与非消防电源的关闭，应在气体喷放前30S时动作，也就是报警仲博用户登录下载在接到两路报警信号后发出关闭空调机、灭火区域内的防火阀及非消防电源的信号。

　　消防灭火系统设计

　　1、根据机房的特殊性，本系统采用气体灭火系统，并根据气体灭火的要求，设计系统所需的其他辅助电气设备。

　　2、设置一个气体紧急启动停止按钮，安装在灭火区域外墙上。

　　3、设置二个声光报警器设置气体喷放指示灯，安装在灭火区域内、外各一个。

　　4、设置气体喷放指示灯一个，气体喷放指示灯是灭火仲博用户登录下载接到气体管路上的压力开关动作后的返回信号来控制的。其他报警系统的设备如手动报警按钮、消防警铃等，应按照消防规范设置。

　　气体灭火系统

　　1、选用的气体类型灭火系统。

　　2、根据机房面积设置钢瓶间大小位置，系统的储压采用2.5Mpa。

　　3、可以保证钢瓶中的气体大部分能均匀喷洒到灭火区域。

　 　4、钢瓶间的面积可以小一点。另外需在设计中考虑的是钢瓶间的承重问题，一般大楼的承重在600kg/m2，大一点可达1000kg/m2，在选用大容 量灭火钢瓶时，需要楼板的承重在1000kg/m2以上，所以在设计灭火系统时，需特别注明满钢瓶的重量及占地面积，以便结构设计师在结构设计时，是否需 对钢瓶间采取加固措施，以保证大楼的安全。

　　气体灭火区域的防护要求

　　1、穿越灭火区域空调管路，在两边安装电动防火阀。

　　2、对于地下无管路下送风的空调系统，在灭火区域墙下安装电动防火阀，防火阀平时常开，以保证机房的空调送风量，在灭火时，全部关闭，以保证灭火区域的药剂不向外泄漏。

　　3、安装在灭火系统区域的门，必须全部往外开启且安装闭门器。

　　传统接入技术已然不能全面满足需求

　　作为信息时代海量数据的来源之一，仅安防视频监控就产生了巨大的信息数据。特别是近几年随着平安城市、智能交通等行业的快速发展，大集成、大联网推动安防行业进入大数据时代。同时，安防行业关系到国计民生，涉及智慧城市、智能交通、治安监控、应急管理等方面。

　　在这样的现状下，如何高速率的、清晰的、远距离的传输视频监控信息?传统的点对点视频光端机接入方式以及光纤收发器接入方式，虽然提供了相当高的网络传输带宽，可以将视频数据传输到几千米外，但光纤资源利用率较低、组成本高，且不能进行超远距离视频传输。

　　监控应用决定接入技术的选择

　　网络化、高清化意味着视频监控能够实时回传监控画面与数据，能够提供高清的图像品质。

　　从应用层面来讲，PON网络是将各监控点摄像机输出图像信号数字视频流通过ONU设备接入PON，再通过光分路器实现多点到点的接入。由于，PON是一种点到多点结构的无源光纤传输，符合视频监控大带宽、高质量和高稳定的海量多场景接入需求。

　　就安防行业而言，大数据时代，其各种应用场景中面临海量信息的涌入，单位时间内信息传输的数量与距离必然成为考核监控系统的重要指标。其次，安防行业关系国计民生，应用工作多是24小时，这样对监控的画面细腻度、远程观看、系统稳定性都提出了高要求。在确保监控效果的基础上，如何低成本的、灵活的打造监控项目，PON接入方式显得尤为重要。

　　哪种接入技术更适合现代监控

　　从上述安防监控应用的需求分析，可以看出PON接入更适合安防视频领域的应用。主要表现在以下几个方面：

　　1，适用于CIF/D1/720P/1080P等各种标清、高清摄像机接入需求。

　 　2，相对成本低，维护简单，容易扩展，易于升级。PON结构在传输途中不需电源，没有电子部件，因此容易铺设，基本不用维护，长期运营成本和管理成本的 节省很大;EPON系统对局端资源占用很少，模块化程度高，系统初期投入低，扩展容易，投资回报率高;PON系统是面向未来的技术，大多数PON系统都是 一个多业务平台，对于向全IP网络过渡是一个很好的选择。

　　3，提供非常高的带宽。PON目前可以提供上下行对称的1.25Gb/s的带宽，并且随着以太网技术的发展可以升级到10Gb/s。

　　4，服务范围大，传输距离远。PON作为一种点到多点网络，以一种扇形的结构来节省有限的光缆资源，服务大量用户。由于采用单芯光纤传输，最大传输距离可达20km。

　　PON与PoE的相辅相成

　 　PON网络由三部分组成：OLT、ONU、POS，作为视频监控的承载网，能够实时回传监控画面与数据，打造安全可靠的网络;OLT设备单PON口上行 带宽1.25G，1：64分光后，带宽达19.5M，大带宽高质量保证图像品质;PON网络设备形态丰富，能够满足各种复杂场景使用。PON 是长距离、高带宽的接入技术。

　　另一方面，PoE供电技术的应用和普及，解决了网络监控摄像头安装和取电的难题，在组网模式上也变得更加灵活，可以说是一种变革性的技术，但却不能解决视频对超高带宽和超远距离传输需求。随着PoE技术的广泛应用以及对PON的需求，基于网线供电的方式的ONU是更合适的选择，一种同时兼具“PON”和“PoE”功能的设备得以“诞生”。

　　上面说到PON网络中的一个组成部分是ONU，在PoE技术出现以前，ONU只是一个普通的光接入设备。随着多种技术的互补应用，丰润达首度将PON与PoE相互融合，在PoE的基础上，首创具有PON功能的PoE交换机，也是一种具有PoE功能的新型ONU。针对取电困难的区域，以及沟布线困难的情况下，选择带PON功能的PoE交换机是最佳的组网选择。

　　PON-PoE视频解决方案

　　在需要高密度的监控点接入及远距离传输时，采用PON接入的布局，充分利用光纤传输的长度，延伸到每一个需要布点的地区，有效传输长度达 20km。且可预留多余光纤，以供后期扩容接入所需。

　　接入层采用具有PON功能的PoE交换机，对不便取电的监控点，达到简化施工的目的。

　　PON 一直被视为接入网未来的发展方向，加上PoE技术的融合，应用前景大为看好。相信不久后这类新产品将会在视频监控方面将发挥巨大的优势，甚至将改变整个园区监控的格局。

　　通过几年来的“平安城市”项目的不断推进，城市视频监控获得了突飞猛进的增长。过去十年，整个安防行业的产值也在不断刷新纪录。在《安防行业十二五发展规划》中，这一产业到2015年的总产值将达到5000亿元，其中视频监控系统产值为1100亿元。这在大大加强城市社会安全保障能力的同时，也带来了一系列以前未遇到的问题，其中以如何低成本高效率的保障“平安城市”之类的大型视频监控系统的运营质量，充分发挥城市视频监控资源的作用凸显得最为明显。

　　目前，经常有监控成“睁眼瞎”的报道见诸报端，而通过有限的人力去巡查庞大并迅速增长的视频监控点极不具有现实意义，使得视频监控设备在运维保障服务方面产生以下各种问题：故障排除延迟严重，事件无法及时响应，有限警力很难支撑;设备模式标准多样，维保模式效率低下，维保服务相当困难;现行维保技术落后，工程人员信息不畅。

　 　我们视频监控运行保障系统的目标是，帮您最大程度的节省视频设备的日常巡检成本，有效提高巡检结果的有效性和及时性，规范运维管理流程，提供运维质量考 核依据。系统极大提高了视频监控故障分析与诊断的效率、加强了业务管理的效率和精细化，保障了城市视频监控系统长期的稳定运行，为社会安定繁荣提供了有效 的支撑。

　　系统设计

　 　平安城市一般都建设了视频专网，我们在监控中心机房内安装部署运维主机和诊断主机，所有前端视频均上传到监控中心，主机对前端监控系统进行统一运维管 理，并在监控室按需配备管理操作客户端，此部署方式单台诊断路数大、整体诊断速度较慢、故障发现时间较长、占用带宽较多，但优点也显而易见，其所有操作均 在上级监控中心完成，方便监狱用户对诊断结果进行查阅处理，进行统一管理。

　　系统功能

　　故障报警

　　视频监控智能运维系统在检测到视频网络中的设备出现异常状态后，系统会自动生成报警记录，可在界面左侧选择需要上报的报警，以声音和文字方式通知用户及时检查故障设备，并根据不通的故障级别联动声光设备和对应显示方式。

　　视频诊断

　 　采用目前国际最先进的计算机智能视觉技术，对摄像机设备出现的常见故障，比如设备不连通、画面偏色、信号缺失、清晰度异常、亮度异常等故障;以及跟视频 监控相关的视频设备、网络设备运行状态监控，视频信号传输的链路可用性和质量监控。以视频监控点为单位，提供完整的智能故障分析功能，利于方便的进行整网 运行的状态展示和查询，并为运维管理系统提供详尽的故障信息。

　　设备诊断

　　可以对编码设备的连通状态、磁盘状态、录像状态、安全漏洞、综合检测等诊断。

　　统计分析

　　用户能够采用多角度、多条件的方式进行及时、详尽的统计分析，系统同时能够指导用户及时维修故障设备，为用户提供运维过程与结果的考核依据。提供了视频类设备的在线率、完好率、及时维修情况、故障类型分布情况等各类统计数据。

　　运维管理

　 　系统运维管理能实现对摄像机图像故障进行运维管理，可以对故障按照组织、时间段、类型、编号等条件进行运维确认、分配、维修好确认、故障不处理等流程的 跟踪查询功能。运维管理支持故障自动发现和自动报修两种形式，告警通知和人工巡视发现故障报修来进行远程运维或者分配工单，系统每一步运维操作记录详细记 录。

　　电子地图

　　可以通过电子地图的方式，直接查看设备的具体分布甚至维护人员的所在位置。便于管理者对设备以及维护人员进行定位。

　　绩效考核

　 　公安部对全国各地视频监控图像进行每月考核，省厅参照公安部考核办法对各地遴选上报的监控图像不定期进行抽查考核，考核结果每月进行通报。各级运维管理 中心都能对所辖运维系统主机进行查看管理，实时掌握前端各区视频监控系统的运行状况。系统具备系统监控、视频诊断分析、故障告警、派单维修、绩效考核等的 全面应用解决方案，满足了平安城市大型监控系统运维业务需要，量化视频设备设施的可靠性、利用率、性能等健康指标，并能够支持对视频设备维护单位实现量化 考核，同时减少管理和运营成本。

　　资产管理

　　系统对用户资产进行登记、汇总，提供设备台账管理、库存管理、资产查询和资产统计功能。登记资产信息包括资产基本属性、生命周期属性、使用属性。

　　移动运维

　　系统可以让绝大多数的运维流程在移动终端上完成，包括设备报修、维保管理、快速统计、身份验证等，其可以基于移动互联网访问运维服务平台，实现数据查询、业务操作、业务流程管理。

　　系统优势

　　系统功能强大，集故障分析、运维管理为一体，并支持GIS地图综合展现、智能故障分析、手持终端现场运维等多项功能。

　　具有最先进的智能化算法，准确性高，检测速度快。

　　对于系统的核心业务处理能力，其运维过程管理最为先进。它使用了专业的运维管理系统，遵循ITTL模式，并结合手持移动终端，精确定位故障设备位置，详细记录运维过程与结果信息。

　　系统完全按照公安部的各项指标要求来设计体现，系统优势具体如下：

　　1.按照公安部对各省视频监控进行在线率、完好率、达标率进行绩效考核;提供丰富的统计分析功能，为客户提供各类设备运行态势、绩效考核、运维管理等各类报表，并可以根据用户个性化需求进行定制;

　　2.公安部对于各级平安城市视频中制定了GA/T 751-2008 《视频图像文字标注规范》，针对要求对视频图像文字标注进行了诊断监测，对于不规范的视频标注异常予以报警提示;

　　3.系统也是针对公安实际业务紧密关联，不仅仅是视频诊断技术层面上的分析，而是从公安逻辑业务来诊断，帮忙公安提高实际的业务需求。比如：树叶遮挡监测，就是针对平安城市在室外场景树叶遮挡情况而非视频图像自身故障带来视频业务影响;

　　4.系统还可以对公安视频监控设备进行资产管理。主要是对资产信息的统计、资产维修报废流程的管理以及对资产厂商信息的管理;

　　5.系统已经在大规模的监控系统中成功地应用，有较高的系统成熟度;

　　6.最强大的兼容性，可支持市面上主流厂家设备和平台;

　　7.中立的第三方身份，开发的技术架构，可以兼容任何厂商。

　　总结

　　安防监控系统镜头选用

　 　1.镜头焦距：方案设计人员在考虑镜头指标时需要根据监控目标的位置、距离、CCD规格，以及监控目标在监视器上的图像效果等综合地来进行考虑，以选择 最合适的焦距的镜头。比如，生产线监控，一般需要监看比较近的物体，而且对清晰度要求较高。这种情况，定焦镜头的效果一般要比变焦的好，所以通常会选择短 焦距定焦镜头。如2.8mm、4mm、6mm、8mm等。

　　又如监控室内目标时，选择的焦距不会太大，一般会选择短焦距的手动变焦镜头， 如3.0-8.2mm、2.7-12.5mm等;道路监控中，多车道监控要用焦距短一些的，如6-15mm;十字路口的红绿灯车牌监控要用相应长一些的焦 距，如6-60mm;城市治安监控一般就要用到焦距更长一些的电动变焦镜头，如6-60mm、8-80mm、7.5-120mm等;高速公路、铁路、河 道、环境检测、森林防火、机场、边海防等，一般要用到大变倍长焦距的电动变焦镜头，如10-220mm、13-280mm、10-330mm、 15-500mm及10-1100mm等。

　　2.视场角范围：视场角范围计算是有公式的，知道镜头的焦距、CCD尺寸，视场角就可以推算 出来。镜头有这样的规律：焦距越大，监控得越远，视场角就越小;焦距越小，监控距离就近，视场角就大，焦距和视场角是反比关系。如在一些有手动变焦镜头需 求的项目中，视场角范围是最先需要考虑的，所以一般会根据视场角范围来确定所选焦距范围。电动变焦镜头因为是可以根据现场环境随时用键盘控制变焦、聚焦 的，所以视场角范围不是太需要考虑。但是当电动变焦镜头的起始焦距过大(比如起始焦距超过20mm)时，是无法实现大范围监控的。

　 　3.镜头的光圈：镜头的通光量以镜头的焦距和通光孔径的比值来衡量(F=f/D)，以F标记。每个镜头上均标有其最大F值，F值越小，则光圈越大。对于 恒定光照条件的环境，可以选用固定光圈的镜头，这种一般为实验室环境;对于光照度变化不明显的环境，常会选用手动光圈镜头，即将光圈调到一个比较理想的数 值后固定下来就可以了;如果照度变化较大，需24小时的全天候室外监控，应选用自动光圈镜头。

　　监控镜头的应用场所

　　固定光圈镜头：定焦且固定光圈，主要用于环境光线固定的场所;

　　手动光圈镜头：定焦但光圈可调，主要用于环境光线固定但明暗不定的场所;

　　自动光圈镜头：固定焦距，使用DC电压驱动用于环境光线变化性的固定范围场所;

　　自动光圈镜头：固定焦距，使用视频信号驱动用于环境光线变化性的固定范围场所;

　　手动光圈变焦镜头：主要用于室内环境光线程度不定且范围大小不一的场所;

　　自动光圈变焦镜头：主要用于室外环境光线程度不定且范围大小不一的场所;

　　板机镜头(on-Board)：以搭配红外线摄像机为主，室内外均适用;

　　鱼眼全景镜头：主要用于室内环境光线程度不定且范围大小特定的场所;

　　电动变焦镜头：可遥控焦距景深及光圈，主要用于室内外环境光线程度不定而且景深范围大小可依要求调整的场所;

　　针孔镜头(Pin-Hole)：主要用于隐匿监控及环境光线不定且范围特定的场所。

       综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。

　　综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

　　综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。

　　1、工作区子系统

　　一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。

　　2、配线(水平)子系统

　　配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

　　3、干线(垂直)子系统

　　干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

　　4、设备间子系统

　　设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

　　5、管理子系统

　　管理子系统设置在每层配线设备的房间内。管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

　　6、建筑群子系统

　　建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

　　7、光缆传输系统

　　当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时，应采用光缆作为传输媒体。光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆;作为远距离电信网的一部分时应采用单模光缆。

　　以上就是综合布线系统中的七个子系统的构成图，图文理解是不是更容易记住综合布线系统呢，希望能帮助大家。





一、 背景分析

在美国不断推进“工业互联网”战略、德国将“工业4.0”提升为国家战略之际，作为制造业大国的中国适时提出了我国的制造业战略。2015年5月19日，国务院颁布《中国制造2025》的国家战略，推动我国制造业转型升级。

在轰轰烈烈的产业转型升级浪潮中，智能制造为人们所不断推崇。但是也有专家指出：“智能”有低级和高级之分，“自学习、自决策、自适应、高度人机协同”是未来方向，但目前难以全部实现。不同的行业和企业，智能制造的目标重点和体现特征存在明显差异，不能一概而论。对于制造水平的提升，智能制造通常只是锦上添花而非雪中送炭，中国和美、德在制造方面的差距更多体现在设计、材料、工艺、管理方面，因此，要实现中国制造2025，强基工程很重要。

二、 设计目标

海康威视企业综合安防解决方案通过对制造企业的综合安防管理，提升企业的综合治理能力和效率，同时提高企业处置生产突发事件的应急指挥能力，提升员工工作效率，最终帮助企业在迈向智能制造的道路上打下坚实的基础。

三、 系统架构

企业综合安防解决方案整套系统由前端设备、传输网络、监控中心构成，前端涵盖了视频监控、停车场管理、入侵报警、门禁一卡通(含门禁、考勤、消费、人员通道、梯控、访客)等多个子系统。对于企业综合管理系统的建设，不是对各个子系统进行简单堆砌，而是在满足各子系统功能的基础上，寻求内部各子系统之间、与外部其它智能化系统之间的完美结合。系统主要依托于企业综合管理平台，来实现对众多安防子系统的统一管理和控制，通过企业综合管理平台建设，实现统一数据库、统一管理界面、统一授权、统一权限卡、统一安防管理业务流程等，同时考虑将各安防系统资源作为信息化基础数据，满足部分生产运营管理的业务需求，辅助业务流程优化。

四、 特色系统功能

1、 视频分析与联动报警

监控视频信息量巨大，采用视频画面分析可避免人工查看多路画面导致的低效疲劳问题，减少异常情况的监管疏忽。

视频分析系统可支持越界、区域入侵(进入区域、离开区域、区域入侵/徘徊、人员聚焦、快速移动、非法停车、物品遗留、物品拿取)、人脸、车牌、音频输入异常、声强突变、虚焦以及场景变更等多种智能侦测接入及相关报警联动功能，提升了企业安全防范的等级和效率。

2、 车间人员进出管理

进入车间时，持卡人在人员通道闸上按规定方式进行静电检测，检测通过后在人员通道闸上刷IC卡通行，静电检测不通过时刷卡无效(需通过静电球释放静电后重新检测刷卡)。

离开车间时，离开人员经过安检门，安检通过后在人员通道闸上刷卡通行;安检不通过时刷卡无效。此时联动监控中心视频弹窗提醒，管理人员可通过可视对讲与现场进行通话复核，按实际情况远程开锁。(该设计建议用于非高峰时段的车间人员进出管理)

本功能使用了带ESD保护的人员通道闸，以及安检门和人员通道闸的联动，加强车间进出规范管理，防止携带超标静电进入车间作业影响产品质量，或在特殊生产环境导致事故发生;并提高车间安全等级，减少现场管理工作量甚至削减现场值守人员投入。

3、 访客管理

整个访客管理简化为：预约(提前预约、临时现场登记预约)-> 登记(现场自助登记、保安协助登记)->进入园区->离开园区。

预约完成后生成访客ID，访客到达园区后在自助访客一体机上输入访客ID及刷身份证，系统验证通过后由访客机自动打印带二维码的访客凭证。访客通过人员通道闸刷二维码即可进入园区。驾车的访客通过车牌识别进入园区的访客临停区，完成同样的登记流程后进入园区。

该功能使用网络预约简化了访客登记流程，减少接待工时，提升园区访客进出体验与提升企业形象。

4、 在途货车管理

在物流车内安装车载监控摄像机、音频设备、紧急按钮及显示屏等车载设备，实现平台设备管理与软件平台视音频远程调度管理。

该功能加强了在途人、车、货物的安全管理，有利于物流运输效率的全面提升;并规范约束了司机、配送员的行为;同时提供车辆运输状态信息以便分析，利于经营效益提升。

5、 生产可视化监管

管理人员可通过平台标准化作业界面，查看该区域在岗人员的实时作业情况，界面同时显示该岗位作业对应的SOP(标准化作业流程)文档，管理人员可随机抽查实际作业是否按SOP执行，并研判SOP优化途径。

该功能通过远程高清画面随机抽查关键岗位状态，避免员工消极作业，验证新上岗员工成熟度，间接提升生产质量控制水平;为产线优化提供有效的辅助研究手段;同时节省了巡线、监督人员的岗位需求。

五、 应用价值

1、 通过综合安防与扩充应用，提高快速反应能力

网络高清视频联网、报警联动策略、报警预案、联动策略、移动单兵在线巡查等应用下的综合安防管理可帮助企业优化传统安防管理方式，减少中间环节和中间管理人员，让信息畅通、及时，使信息反馈更加迅速，提高企业对安全隐患及生产现场问题的快速反应能力。

2、 优化人车物管理流程，促进企业提高管理水平

通过车牌识别、优化访客流程，把先进的管理理念、制度和方法引入到管理流程中，进行管理创新，提高企业的整体管理水平。

3、 辅助业务管理，有效地降低企业成本

通过视频远程联网、区域人数统计、车载监控及GIS定位辅助物流管理、仓库管理等，通过企业综合管理平台建设，可为企业降低运营管理成本提供多种辅助手段。

4、 提高企业决策的科学性、正确性

生产可视化监管、物流可视化监管，是基于综合安防系统的可改善企业获取信息、收集信息和传递信息的方式，减少决策过程中的不确定性、随意性和主观性，增强决策的理性、科学性及快速反应，提高决策的效益和效率。

5、 标准作业可视化监督，提升企业人力资源素质

高清可视化的工位监控、流程监督，加速标准作业在企业中的传播，使企业领导、全体员工知识水平、信息意识与信息利用能力提高，提升了企业人力资源的素质及企业文化的环境。

海康威视企业综合安防解决方案，本着因地制宜、科学合理、注重实效、严格要求及保密的原则，打造一整套易用、高效的系统，为中国制造型企业的转型升级保驾护航。

清明节假期刚过完，这一场“清明雨”把南方带入了雷雨季节，小编前两天也是被大深圳的雷雨吓到!在这种雷雨天气，安防监控设备如何防雷呢?

　　安防行业有一种流行做法和观点：防雷就要接地，接地就可以防雷，接地就可以防干扰。把接地当成了安防系统防雷、防干扰的法宝，导致多点接地的安防系统屡见不鲜。 大量工程案例表明，这样的方法在不打雷不下雨的时候还会莫名其妙的烧毁设备，烧毁抗干扰器、避雷器等。

　　雷电袭击分为两种袭击方式

　　雷电袭击分为两种袭击方式，直击雷电和感应雷电。直击雷电顾名思义就是雷电直接击在摄像机上，这种雷击方式造成的破坏最严重，但出现的几率比较小;感应雷电称为二次雷电，它分为电磁感应和静电感应两种方式。当雷电击打在避雷针上时，在避雷针下面的连接线周围，会产生瞬时强大的电磁场，在电磁场中的监控设备和传输线会感应到较大的电动势，这种就称为电磁感应。

　　当雷电云出现在传输线路上空时，传输线路会感应到与雷电云相反的电荷，这种称为静电感应。感应雷电造成的破坏没有直击雷电造成的破坏大，但出现的几率却十分高。这两种雷电袭击方式也就成为监控系统需要防范的两个方面。

　　防止雷电袭击措施

　　安防监控系统前端设备，如摄像头等，应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。对于已经处于其它接闪器或高层建筑原有接闪系统保护范围之内的前端设备，一般可以不再另行考虑直击雷防护;对于未处于任何接闪系统保护范围之内的前端设备，则均应考虑直击雷防护问题。

　　前端设备的直击雷防护

　　安防监控系统前端设备有室外和室内两种，安装在室内的设备一般不会遭受直击雷，而安装于室外的设备，多数处于相对的开阔地带，直击雷风险较大，则必须考虑直击雷防护问题。

　　安防监控系统前端设备，如摄像头等，应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。对于已经处于其它接闪器或高层建筑原有接闪系统保护范围之内的前端设备，一般可以不再另行考虑直击雷防护;对于未处于任何接闪系统保护范围之内的前端设备，则均应考虑直击雷防护问题。

　　从技术经济的角度考虑，前端设备直击雷防护安装独立避雷针不具备可行性，一般都采用将避雷针架设在摄像机的支撑杆上，引下线可直接利用金属杆本身(也可采用Φ8的镀锌圆钢或30×3镀锌扁钢)，但为了防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管敷设，金属管应可靠接地。

　　传输线路防护措施

　　1、传输线路应穿钢管埋地铺设，并做好接地，架空的电缆吊线两端和架空电缆的金属管道都应做接地连接;

　　2、在光缆传输系统中，光缆加强芯应在室外接地，各光端机外壳及架空光缆接续盒护套应接地。

　　终端设备的直击雷防护

　　终端设备机房(一般称监控机房)所在建筑物应采取防直击雷的措施，可采用φ10的圆钢(刷银粉漆)在楼顶构筑避雷带，另3.1.3终端设备的直击雷防护终端设备机房(一般称监控机房)所在建筑物应采取防直击雷的措施，可采用φ10的圆钢(刷银粉漆)在楼顶构筑避雷带，另外用φ10的圆钢做避雷带支撑，支撑高度15cm，每隔1m设一支撑，并用40×4mm的镀锌扁钢作为引下线与地网(地网电阻应小于10Ω)连接，引下线的间距应不大于25米。也可以采用避雷针作为防直击雷的措施，用40×4mm的镀锌扁钢作为引下线与地网连接，避雷针的高度、安装位置应根据滚球法进行计算。

　　监控中心避雷防护

　　监控中心避雷是整个监控系统避雷的核心，由于监控中心涉及建筑物避雷，监控设备避雷，只有采用综合避雷方式才能有效防止雷电的侵袭。建筑物在修建时都带有避雷针，避雷网等，因此我们就无需考虑另外增加建筑物避雷装置，需要注意的是我们最好别将监控设备放在窗户旁边，最好别将监控设备放在顶楼。室外的监控设施主要通过信号线接入监控中心，所以要在信号线接入点安装避雷器，防止感应雷电，还需要加载接地避雷装置，防止直击雷电。而监控中心内的所有电子设备，最好都用防雷接地装置进行避雷，这样才能全方位的保护监控中心安全。最后我们需要注意一点，接地装置电阻的最小化，接地电阻越大，防雷效果越差，应尽量将接地电阻控制在4欧姆以内。

　　上面只是一些基本的防雷措施，真正的监控系统防雷需要对各方面进行综合考虑，并且防雷技术也十分复杂，对各种防雷装置的性能要求也比较高，不过大家可以以上面的防雷方式作基础，在各个环节深入，就能使监控系统最大限度免受雷电袭击。
